1'' 1/2 38 Hortum Rakor Çıkışlı Dirsekli Vana
Genel Açıklama
Ürün Teknik Bilgileri
| Ürün Kodu | HIMA-V-112-38-D |
|---|---|
| Marka | Hima Hidrolik |
| Malzeme | Çelik gövde / metal bağlantı elemanları |
| Çalışma Basıncı | 250 bar |
| Maksimum Basınç | 250 bar |
| Çalışma Sıcaklığı | -20°C / +80°C |
| Bağlantı Tipi | Hortum rakor çıkışlı dirsekli bağlantı |
| Bağlantı Ölçüsü | 1" 1/2 |
| Hortum Çapı | 38 mm |
| Ağırlık | ~ 0,95 kg |

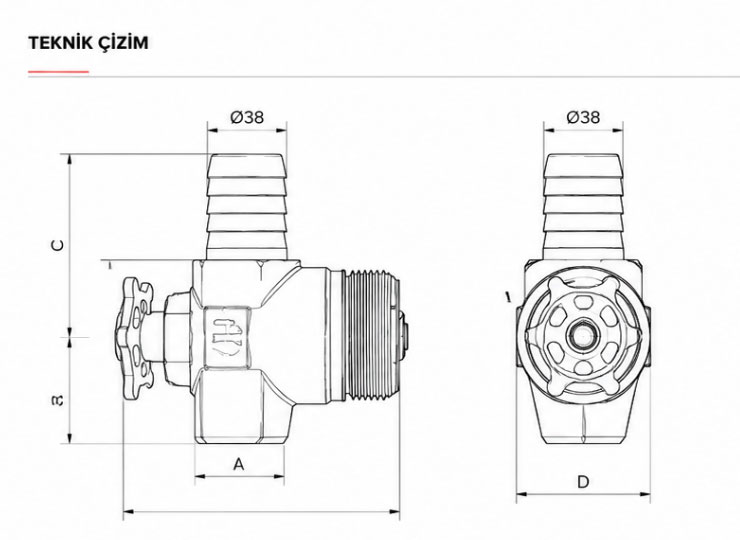

Ölçü ve Teknik Çizim
| Genel Ölçüler | Teknik çizime göre |
|---|---|
| A | 68 mm |
| B | 62 mm |
| C | 96 mm |
| D | 60 mm |
| L | 118 mm |
PDF, DWG, STEP, DXF ve Video
Nerelerde Kullanılır?
Tarım makineleri
Hidrolik kontrollü tarım ekipmanlarında hortum bağlantı ve yönlendirme uygulamalarında kullanılabilir.
Araç üstü ekipmanlar
Damper, kaldırma ve yardımcı hidrolik sistemlerde bağlantı hattının daha düzenli kurulmasına yardımcı olur.
Endüstriyel hidrolik sistemler
Kompakt bağlantı gerektiren hidrolik hatlarda güvenli ve pratik çözüm sunar.
Pompa ve vana bağlantıları
Hortum çıkışının kontrollü yönlendirilmesi gereken sistemlerde tercih edilebilir.
Ürünün Öne Çıkan Yanları
Dirsekli kompakt yapı
Dar alanlarda hortum bağlantısının daha rahat konumlandırılmasına yardımcı olur.
38 mm hortum uyumu
38 mm hortum bağlantısına uygun rakor çıkış yapısı sunar.
Dayanıklı gövde yapısı
Hidrolik sistem şartlarına uygun metal gövde yapısıyla uzun ömürlü kullanım hedefler.
Kolay servis ve montaj
Saha uygulamalarında hızlı montaj ve bakım kolaylığı sağlar.
Çoklu uygulama uyumu
Tarım, sanayi ve araç üstü hidrolik sistemlerde kullanılabilecek esnek bir bağlantı çözümüdür.
Ürün Hakkında Merak Edilenler
Bu ürün hangi sistemlerde kullanılır?
Ürün; tarım makineleri, araç üstü hidrolik ekipmanlar ve endüstriyel hidrolik hatlarda hortum bağlantı ve akış yönlendirme amacıyla kullanılabilir.
38 hortum rakor çıkışı ne anlama gelir?
38 mm hortum bağlantısına uygun rakor çıkış yapısını ifade eder. Uygunluk, sistemde kullanılan hortum ve bağlantı standardına göre kontrol edilmelidir.
Ürünün çalışma basıncı nedir?
Pilot teknik içerik için çalışma basıncı 250 bar olarak girilmiştir. Kesin değer ürün datasheet veya üretici teknik onayı ile doğrulanmalıdır.
Bu ürün özel ölçüyle üretilebilir mi?
Uygulama ihtiyacına göre farklı bağlantı ölçüleri ve teknik varyasyonlar değerlendirilebilir. Detay için Hima Hidrolik ile iletişime geçebilirsiniz.
