0242 Planet Redüktör
Redüktörler
25,6 tahvil oranına ve 362 daNm maksimum çıkış torkuna sahip, HKF10 frenli ve 160 cc hidromotorlu komple planet redüktör.
Ürün Kodu
HK-P024201
Kategori
Redüktörler
Bağlantı Ölçüsü
Bağlantı ölçüleri teknik çizime göre belirlenmelidir
Hortum Çapı
Hortum çapı üretici teknik dokümanında belirtilmemiş
Bağlantı Tipi
Hidrolik bağlantı, yağ doldurma ve tahliye bağlantıları
Ürün Bilgileri
Genel Açıklama
HK-P024201 0242 Planet Redüktör, yüksek tork gerektiren hidrolik tahrik uygulamaları için geliştirilmiş komple bir planet redüktör sistemidir.
Ürün; HKF10 fren sistemi, 160 cc hidromotor ve BVR 1219 valf konfigürasyonu ile katalogda tanımlanmıştır. Kompakt gövde yapısı, yüksek aktarım oranı ve güçlü çıkış torku sayesinde mobil hidrolik, endüstriyel makine ve araç üstü ekipman uygulamalarına uygundur.

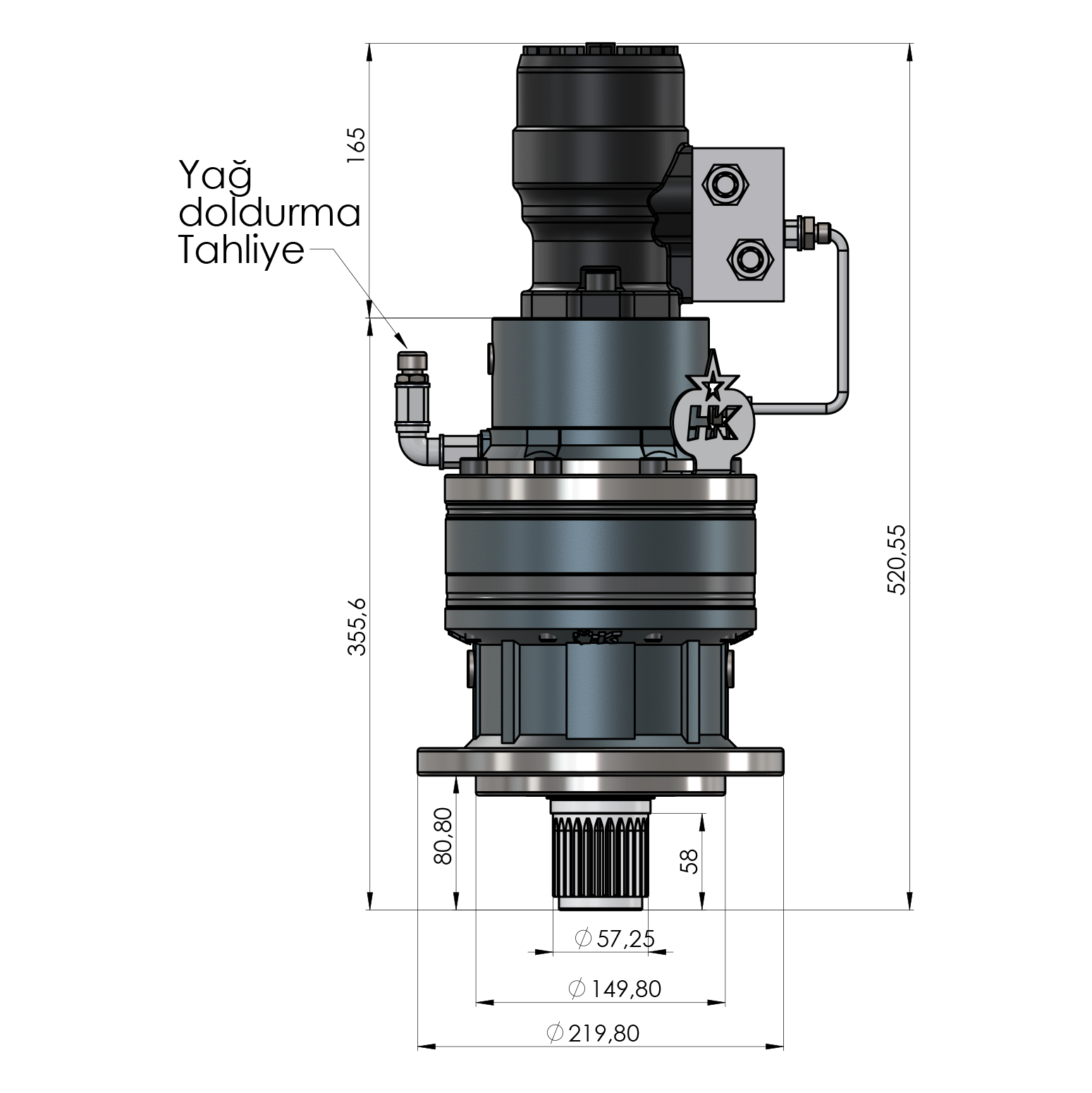

Teknik çizimde yağ doldurma ve tahliye bağlantısı, montaj flanşı, çıkış mili ve genel ürün ölçüleri gösterilmektedir.
Teknik Özellikler
Ürün Teknik Bilgileri
| Ürün Kodu | HK-P024201 |
|---|---|
| Marka | HK Redüktör |
| Malzeme | İşlenmiş çelik, yüksek dayanımlı metal gövde ve planet dişli bileşenleri |
| Çalışma Basıncı | Hidrolik çalışma basıncı üretici teknik dokümanında belirtilmemiş |
| Maksimum Basınç | Maksimum hidrolik basınç üretici teknik dokümanında belirtilmemiş |
| Çalışma Sıcaklığı | Çalışma sıcaklığı üretici teknik dokümanında belirtilmemiş |
| Bağlantı Tipi | Hidrolik bağlantı, yağ doldurma ve tahliye bağlantıları |
| Bağlantı Ölçüsü | Bağlantı ölçüleri teknik çizime göre belirlenmelidir |
| Hortum Çapı | Hortum çapı üretici teknik dokümanında belirtilmemiş |
| Ağırlık | Ürün ağırlığı üretici teknik dokümanında belirtilmemiş |
Ölçüler

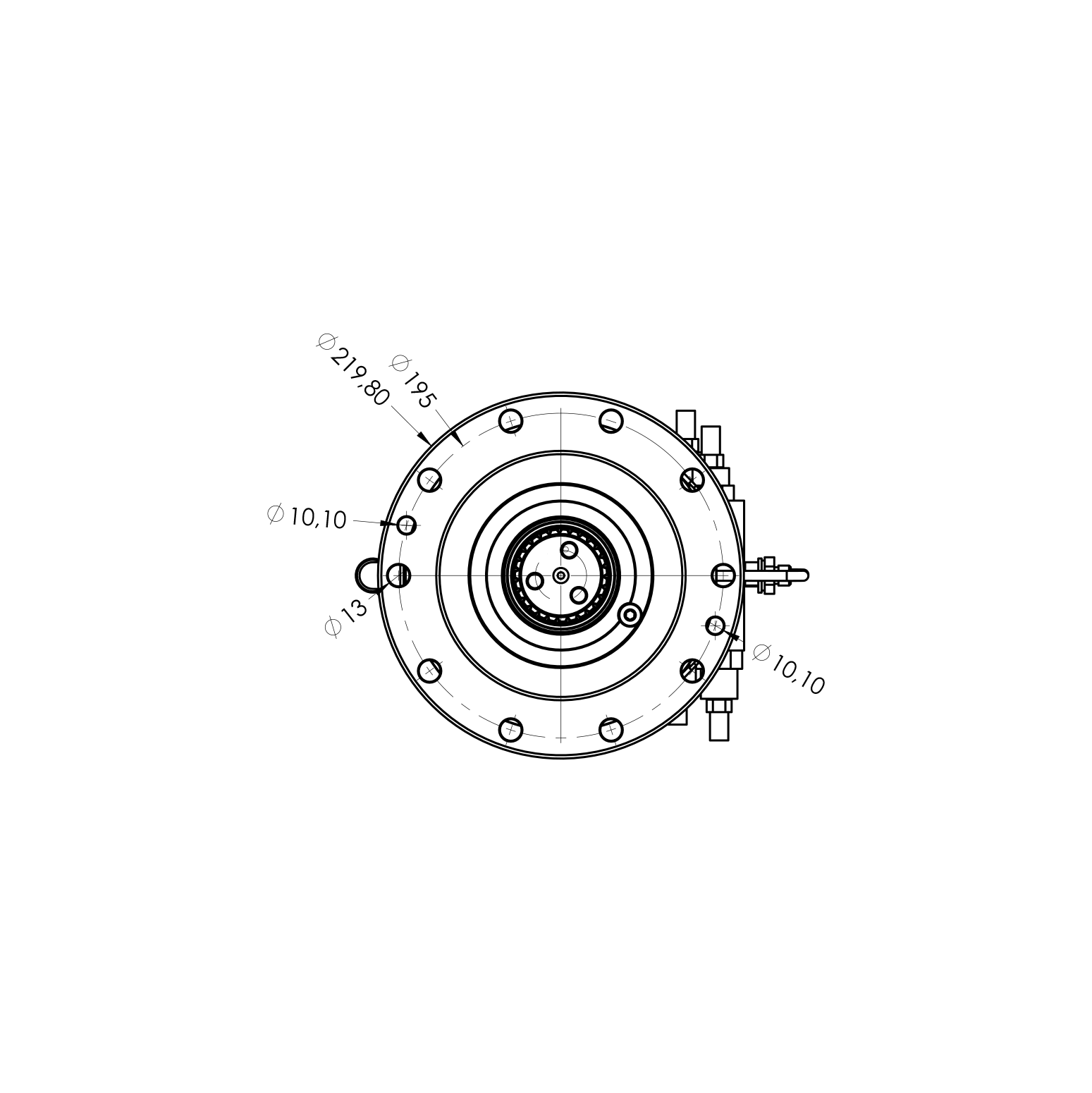

Ölçü ve Teknik Çizim
| Genel Ölçüler | Toplam yükseklik 520,85 mm; dış flanş çapı Ø219,80 mm; gövde yüksekliği 355,6 mm; alt montaj yüksekliği 80,80 mm; çıkış mili uzunluğu 58 mm |
|---|---|
| A | Dış flanş çapı: Ø219,80 mm |
| B | Toplam yükseklik: 520,85 mm |
| C | Gövde yüksekliği: 355,6 mm |
| D | Alt montaj yüksekliği: 80,80 mm |
| L | Üst motor bölümü: 165 mm; çıkış mili: 58 mm |
